星际终端 Super Interstellar Terminal (A Wechat Social Game with AR and LBS)

• 基于微信聊天的 结合增强现实技术（AR）+LBS(暂时基于图像） 的星际漂流瓶 的轻社交游戏。重新认识你身边的世界，或许我们早已与外星生命共同生活着。

A. 项目介绍

A.1 项目模块：

项目由下面的模块组成，每个模块都可以单独使用，也可组合使用，如：直接按需就调用图像生成外星人、外星生物、外星植物、外星建筑

| 简要 | 具体描述 | 项目中的代码及模型 | | -------- | -------- | -------- | | 1.基于LSGAN的外星生物生成，利用爬虫与GAN生成我们想要的东西的过程 | 请跳转到本页中的C.1 | Train.zip | | 2.快速调用PaddleSeg的cityscapes模型，进行18类常见物体的分割 |请跳转到本页中的C.2 | CityscapesModule.py +PetModel文件夹| | 3.OpenCV的seamlessClone实现图像融合，呈现各种AR效果,遮挡关系等 |请跳转到本页中的C.3 | alienPetModule.py| | 4.外星人换脸，外星人脸与地球人脸融合效果的优化 |请跳转到本页中的C.4 | alienHeadModule.py| | 5.YUV颜色空间实现颜色图案迁移，基于CV技术生成外星植物|请跳转到本页中的C.5 | vegetateModule.py| | 6.PaddleHub的msgnet实现图像迁移，基于深度学习生成类流沙或沙画效果 |请跳转到本页中的C.6 | sandModule.py + msgnet文件夹| | 7.Wechaty漂流瓶游戏，微信漂流瓶及通过开发者模式控制整个流程 |请跳转到本页中的D | bot文件夹|

<img src="https://ai-studio-static-online.cdn.bcebos.com/d7b2a14b8b194088809eec62817b8edb4e0190220dc8417f834ff63098454625" width="1000px" />

A.2 太空漂流信息

你可能收到来自一个未知星域发过来的漂流瓶，你也可以把你想抒发的情感发向星际中

• 嗨，别来无恙啊，此刻的你是否有些孤独，别怕，此时此刻，在浩瀚宇宙中，总有与你相似的灵魂，你们或许来自不同的星球，有着不同的文明，但你们仍然可以通过太空漂流瓶去表达内心的情感，快来开启你的太空漂流瓶之旅吧......

• 用户可以在加本官方微信好友后，向本官方微信发出包含文本与图片的漂流瓶。也可以主动接收漂流瓶。

• 甚至，在一个你意想不到的时刻会收到想象之外的漂流瓶信息。发送与接收漂流瓶都可以提升等级噢！

A.3 增强现实技术（AR）+位置服务（LBS）的游戏

接收漂流瓶任务，或主动出击，寻找身边潜藏的外星人、外星生物（宠物）、外星植物、外星建筑

• 基于微信聊天中的图片及文本聊天。通过文本接受到任务或主动触发。

• 可能是让用户帮忙寻找它丢失的某个外星宠物（外星生物），或者帮它找到急需用于治疗的外星植物，也可能是让你帮忙找到正在被通缉的外星人囚犯。

  ​

A.4 体验视频：（建议全屏观看）

• 欢迎小伙伴推荐地点及地点图片或直接加入本项目，可以先star或Fork跟踪更新进度

  github地址：https://github.com/kevinfu1717/SuperInterstellarTerminal

• 扫码加机器人即可体验，添加申请请填“星际终端” <img src="https://ai-studio-static-online.cdn.bcebos.com/ee935680818e44c9b171da707801de391250fdafc41a47e7af38053c596281f7" width="150px" />

B. 故事背景

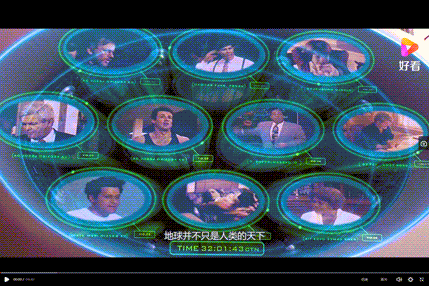

• 地球并不只是人类的天下，其实有数万名外星人及其外星低等生物生活在我们当中，他们有的因为母星被毁有的因为星际战乱而选择到地球避难。

• 银河星际移民局则管理并协调着他们在地球的生活。借助超高级科技，他们隐藏原来的外观，装扮成是普通地球人，我们根本分辨不出来，说不定，站在你旁边的就是一位外星友人。

• 同时，他们也带来了外星的低等生物及外星植物，通过超科技把他们隐藏起来，装扮成地球物种或我们完全看不到。

C. 项目中的技术功能介绍

• 主要模块结构及功能：

  .
  ├── app.py                      # 把图像处理部分作为一个服务端，可供post调用生成图片
  ├── ImgGenerateModule.py        # 整合所有图像生成的总模块
  ├── bot文件夹                   # 机器人控制相关及漂流瓶逻辑
  ├── TrainAlienFiles文件夹       # 生成外星宠物的图片
  ├── alienHeadModule 及相关文件  # 外星人头换脸
  ├── alienPetModule 及相关文件   # 生成外星宠物
  ├── CityscapesModule 及相关文件 # 识别图片中物体并对他们进行定位
  ├── vegetaModule 及相关文件     # 生成外星植物
  └── sandModule 及相关文件       # 生成外星建筑



C.1 AI寻找你身边的外星生物

建立外星人图鉴，让我们看一下AI预测的外星人形象是怎样的

先看一下AI预测的外星生物矢量图：

a. 训练素材

• 从百度爬取“外星人”的图片，但因为外星人搜出来的图太杂乱。所以改变思路，用关键词“外星人 矢量”来进行搜索爬取。搜出来的外星人图片相对没那么杂乱。勉强可以用来训练。勉强是有1/5左右是白底，有1/5左右是PS中那种透明图的格子底图或水印的，有1/5是背景各种颜色的图，还有1/5是多个外星元素组成的图。大概数据见下图：



b. 数据处理与增广

• 尝试过用midars模型或CV来提取单个外星生物，但效果都不是很好。所以，最终只使用水平翻转，增加了一倍的数量。尽管可以爬取来增加这个数量，但越到后面，爬取的图片质量越差。所以还是通过水平翻转来处理。

c. 模型

• 训练文件： 见项目中 Train压缩包下 TrainAlienPet.ipynb

• 模型文件： 见项目中 Train压缩包下 generator0725.params

• 搜索了一下GAN的模型，结合可训练性与生成效果，选择了LSGAN。基于项目aistudio上“独楼望天涯”大佬的项目 https://aistudio.baidu.com/aistudio/projectdetail/1936908进行修改。

• 在其基础上，每个epoch执行更多的Generation，以及修改了超参数（ 偶尔判别器loss高时，会有些完全不像的图）。

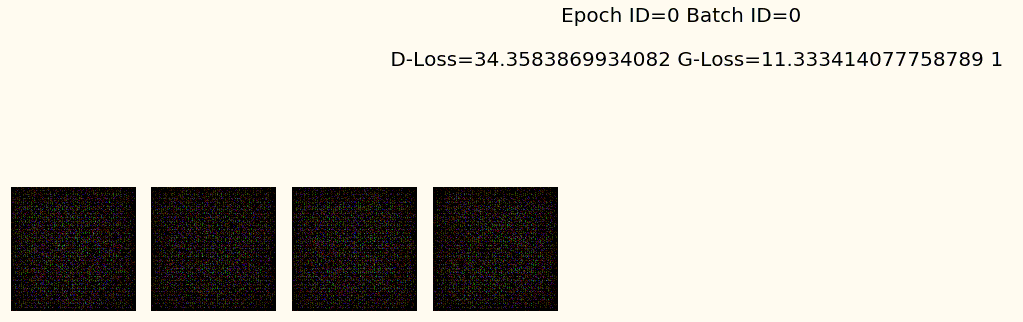

• 训练过程：Epoch 0 ~ Epoch 999 的LOSS及效果见下面动图：



• 具体训练项目地址见：

  Paddle2.0-通过LSGAN让我们看看AI预测的外星人长什么样子

• 不足：

  1. 大概在200epochs就已经差不多，再训练到1000epochs反而效果还下降了。loss方面，判别器可以达到0.02，但生成器只能到0.8。这方面还可以优化

  2. 最终会有不少彩色的杂点

  3. 生成的外星生物矢量图有些还保留训练图的方格背景之类的。

  4. 生成的外星生物可能有部分过拟合，为有些很向原来的。

d. 后处理

• 在叠加到现实图像中做AR效果时，使用cv处理优化这部分（具体见3-d中的描述）

• 为外星生物配上背景介绍，定义他们出现的位置，建立外星生物图鉴

生物图鉴：AI生成的外星生物

<img src="https://ai-studio-static-online.cdn.bcebos.com/2628476cfe6e4e20b20cfc01994e0065d6abce5bf1e541eb942fb2e07ebc181d" width="550px" />

C.2 识别现场环境——CityscapesModule.py

a. 模型

PaddleSeg 中基于cityscapes数据集的SOTA模型

PaddleSeg训练了一个在cityscapes数据集上SOTA的模型。却很低调，只是放在contrib中，仅有个英文的介绍。里面的介绍还主要针对训练的，如果只是想要体验SOTA的cityscapes的效果是怎样的却很麻烦。本项目中化简了相关的代码，一行代码体验cityscapes分割。效果真的对得起SOTA的！

b. 相关文件

• 必要文件目录结构：

  .
  ├── CityscapesModule.py
  ├── testpic
  ├── PaddleSeg
  └── PetModel
      ├── modelCityscape.pdparams
      ├── pretrainedCityscape.pdparams
      └──mscale_ocr_cityscapes_autolabel_mapillary_ms_val.yml


  pretrainedCityscape.pdparams下载地址：https://bj.bcebos.com/paddleseg/dygraph/cityscapes/ocrnet_hrnetw48_mapillary/pretrained.pdparams

  modelCityscape.pdparams下载地址：https://bj.bcebos.com/paddleseg/dygraph/cityscapes/mscale_ocr_hrnetw48_cityscapes_autolabel_mapillary/model.pdparams

  mscale_ocr_cityscapes_autolabel_mapillary_ms_val.yml 为PaddleSeg模型的yml文件

• 使用本模块，需修改'mscale_ocr_cityscapes_autolabel_mapillary_ms_val.yml'中model的pretrained路径到真实的模型路径，然后修改CityscapesModule.py中的 im_path 改为你想要的图片即可

c. 功能/作用

让AI能感知环境里有拿几样物品，同时可以定位到其在图片中的具体位置。 具体识别的物品如下：

( PS:注意真实返回的ID是从0开始的，所以是trainId-1，如sky实际返回的id是10 not 11）：

<img src="https://ai-studio-static-online.cdn.bcebos.com/cff349c273434fbd8b09b3df68afdea72b720add38a246ecab3be84c9c3f8f69" width="750px" />

d. 使用

• 运行CityscapesModule.py脚本,设置待处理图片的路径，将返回大小于原图片大小一样的二维数组pred，其取值是从0~18。

• 可以拿这个二维数组作为mask，例如用np.where(mask == index, 1, 0)来截取自己感兴趣的区域，index取值为上表中实际返回ID ,也即 trainID -1。

• CityscapesModule.py中把pred ×10后保存成图片，见右下图（图片像素的灰度值从0~180）。

  <img src="https://ai-studio-static-online.cdn.bcebos.com/80027212ce424aac88031b60c94d7009aabf5f85914744238722e00d300db2a1" width="600px" />

C.3 寻找隐藏在环境中的外星生物（外星宠物）——alienPetModule.py

a. 准备

• 配合LSGAN生成的外星生物的形象，为起配置喜好，所在环境等，写入到ConfigPet.py中。

• ConfigPet.py中每个dict就是一种外星生物，该外星生物的id就是那个dict的key。

• ConfigPet.py中的areaIndex对应的就是cityScapes返回的物体ID，例如，areaIndex=10，则代表此生物是出现在天空中。

• 必要文件目录结构：

  .
  ├── alienPetModule.py
  ├── ConfigPet.py
  ├── testpic
  └── PetPic



b. 作用

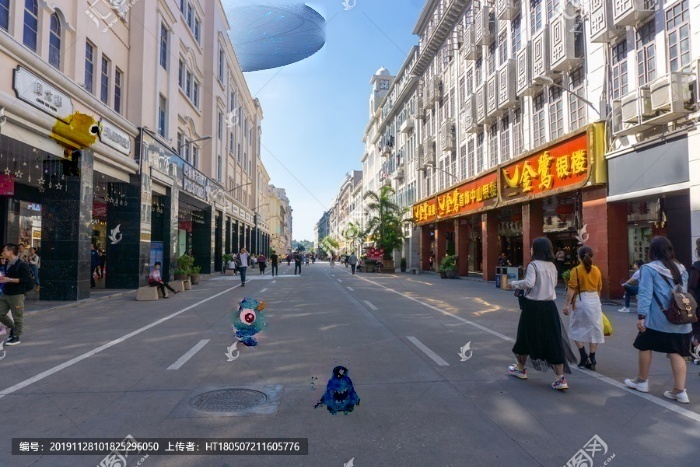

实现对应位置的叠加AR效果。如：天空中出现飞在天上的外星生物，树丛中会出现喜欢在树上的草食性外星生物。

c. 步骤

| 序号 | 步骤 | 操作| | -------- | -------- | -------- | | A | 准备 | 基于LSGAN生成的外星生物矢量图。配置其参数，如：名字、大小、常出现的位置，习性描述、是否需要遮罩等 | | A | 选择 | 先判断alienIndex是0（随机生成），还是-1（不生成），或者是>0（生成id等于alienIndex的外星生物）。 | | B | 定位 | 基于分割模型得到的mask区域，按照外星生物可存在的位置判断是否出现外星生物，及其出现位置。具体见关键技术点说明. | | C | 合成 | 根据外星生物的特性使用cv2.seamleClone，参数选用MIXED_CLONE或NORMAL_CLONE。具体见关键技术点说明. |

d. 关键技术点

d.1 cv2.seamlessClone三种图像合成效果

# 会把src图的边缘进行模糊化，同时整个src图的色彩融合到dst中->需要src图较清晰，dst背景较简单，可以接受src图周边边缘模糊的场景
cv2.seamlessClone(src, dst, src_mask, center, cv2.NORMAL_CLONE)

# 基于透明度的融合，src图中白色的区域会显得透明度高，看起来叠加的颜色比较透->适合dst背景较复杂，但对src图清晰度要求不高，src图背景是白色的场景
cv2.seamlessClone(src, dst, src_mask, center, cv2.MIXED_CLONE)

# 会把src图变成灰度图合成到dst中->暂时看不到什么好用途
cv2.seamlessClone(src, dst, src_mask, center, cv2.MONOCHROME_TRANSFER)

借用别人的图，懒得生成了，左中右分别是：NORMAL_CLONE，MIXED_CLONE，MONOCHROME_TRANSFER：

简单背景：

<img src="https://ai-studio-static-online.cdn.bcebos.com/26f3028a7e404c2ca1ac9832ade2bde3a321b49cb0794d408e21ac3211f802b2" width="800px" />

复杂背景：

<img src="https://ai-studio-static-online.cdn.bcebos.com/37fecba19fcf4e578a4ea896bac4b4624e652bad0b7649cdb6b0bb17f5d2cd0d" width="800px" />

效果好坏于背景图dst及前景图src都有关系

d.2 结合mask的优化版seamlesClone图像合成效果——代码见alienPetModule.py中的maskOfWhiteBG() ，roiAreaCheck()

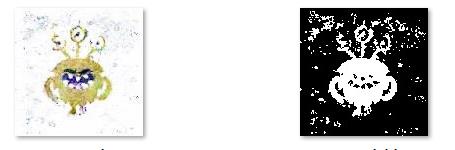

步骤 | 步骤 | 说明 | 备注 | -------- | -------- | -------- |-------- | 1 | 把src的外星生物图转成HSV格式，<br>通过V通道，V大于200得到二值化的mask| HSV的V分量可以当作是亮度，在本次LSGAN生成的外星人中<br>基本都是白色底的，可以抠处白色底 | | 2 |二值化的图进行开运算|<div style="width: 150pt">去除LSGAN中生成的一些彩色噪声点，得到外星生物的mask，宁愿漏也不要去多了。<br>因为合成时有个渐变，自然就把杂点淡化了 </div> | | 3 |把2中的二值化图进行边缘裁切，<br>使mask图的四个边都有白色区域接触| 这可能是seamlessClone的一个bug，若白色区域不接触图像边缘，<br>其合成时的位置是按白色区域的中心点位置，不是mask图像的中心点位置，切记！！！ | | 4 | 根据裁切后的mask，重新计算中心点<br>左边center=(x,y)| seamlessClone的center参数是src的中心点在dst图中的位置 | |

d.3 结合cityScapes分割的AR定位——代码见alienPetModule.py中的erode2LeftTop（），leftTop2Center()

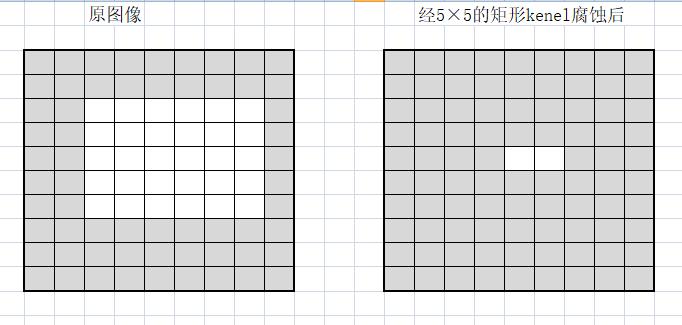

| 序号 | 步骤 | 说明 | 备注 | | -------- | ----- | -------- |-------- | | 1 | 利用cityScapes返回的pred图中，获取画面中某个物品的mask| 利用np.where(pred==areaIndex, 1, 0)生成二值化mask | <img width=300/>| | 2 | 根据用户图片dst的大小，及外星宠物的scaleRatio参数，调整外星<br>宠物图片的大小| 大小设置为dst图像长边scaleRatio，再有一个（0.8~1）倍的随机 | | | 3 | 对二值化mask图4个边缘的值都设置0| 相当于mask图边缘多了一个黑色的框，方便待会腐蚀时，可以<br>从边缘也腐蚀。否则，贴着边缘值为1的点待会都不会倍腐蚀 | | | 4 | 以调整后的外星宠物图像的边长d，对二值化mask图像进行opencv的<br>腐蚀操作。腐蚀后，值为1的点则为可选的外星<br>宠物图像进行seamlessClone的center点| 腐蚀相当于我们的卷积，当该点腐蚀后仍为1，则证明其腐蚀前周围值<br>为1的点能组成一个d×d的形状 | | | 5 | 若腐蚀后，mask图都为0，则缩小腐蚀的kernel为原来的0.6，<br>再重复4的步骤| 步骤4完成后没能找到mask中为1的点则证明，没有足够位置完全把外星宠物<br>图像放进去，我们缩小要求，要求某区域只要有60%的外星宠物<br>的大小则继续融合进去 | | | 6 | 若4或5步骤后，mask中有值为1的点，则满足条件,可进行图像合成| | |

d.4 前后关系

• 有外星人又则怎能少了外星飞碟呢。外星飞船要逼真需要又遮挡关系，我们可以利用cityscapesModule识别出的天空区域。

• 一
