zipalign 兼容2G 以上 以及zip_64 的apk

该版本使用python 语言开发. 后期会采用c++ 开发出c++ 的版本.

该工具用python 实现 zipalign 兼容2G以上的apk 包括(64位)

本篇博客 只讲解 zip 32, 64的结构.也就是 zipalign 的实现原理:

首先看下zip 的结构吧:

 4.3.6 Overall .ZIP file format:

  [local file header 1]
  [encryption header 1]
  [file data 1]
  [data descriptor 1]
  .
  .
  .
  [local file header n]
  [encryption header n]
  [file data n]
  [data descriptor n]
  [archive decryption header]
  [archive extra data record]
  [central directory header 1]
  .
  .
  .
  [central directory header n]
  [zip64 end of central directory record]
  [zip64 end of central directory locator]
  [end of central directory record]

Local file header 文件头

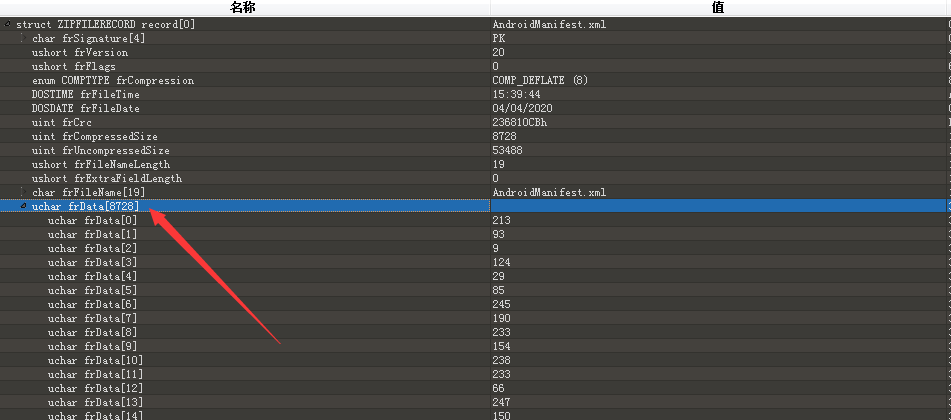

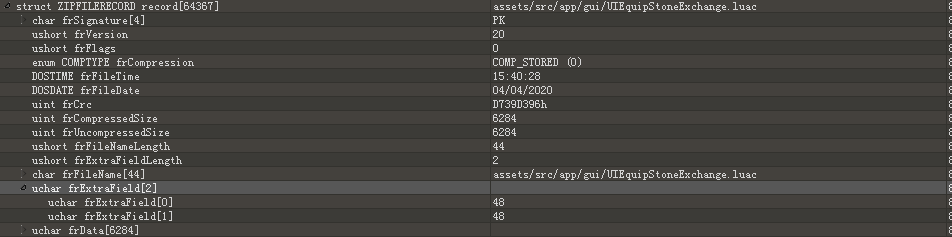

|Offset |Bytes|Description|描述| |--|--|--|--| |0| 4| local file header signature |文件头标识 (固定值0x04034b50) |4 |2| version needed to extract| 解压时遵循ZIP规范的最低版本 |6 |2 |general purpose bit flag| 通用标志位 |8 |2 |compression method |压缩方式 |10| 2 |last mod file time |最后修改时间（MS-DOS格式） |12 |2 |last mod file date |最后修改日期（MS-DOS格式） |14| 4 |crc-32 |冗余校验码 |18| 4 |compressed size |压缩后的大小 |22 |4 |uncompressed size| 未压缩之前的大小 |26| 2 |file name length| 文件名长度（n） |28 |2 |extra field length |扩展区长度（m） |30 |n |file name |文件名 |30+n |m |extra field |扩展区 用 010 工具 可以查看 具体字段的 数据, 如下是 Local file header的结构

File data 文件数据

里面存储文件的数据,在Local file header 数据段中,filename 之后

Data descriptor 数据描述

|Offset|Bytes|Description|描述 |--|--|--|--| |0 |4 |数据描述符标识|（固定值0x08074b50，ZIP标准里面没有这个字段） |4 |4 |crc-32 |冗余校验码 |8 |4 |compressed size |压缩后的大小 |12 |4 |uncompressed size |未压缩之前的大小

只有当 [local file header] 的 general purpose bit flag 字段第3位Bit置1时 也是8 ，[data descriptor] 才会存在，此时[local file header] 的 crc-32 、compressed size 、uncompressed size 这三个字段都会被储存为0，其正确的值会记录在 [data descriptor] 数据段里面

Central directory 中心目录区

|Offset|Bytes|Description|描述 |--|--|--|--| |0| 4 |central file header signature |文件头标识 |(固定值0x02014b50)| |4 |2 |version made by |高位字节表示文件属性信息的兼容性，低位字节表示压缩软件支持的ZIP规范版本 |6 |2 |version needed to extract |解压时遵循ZIP规范的最低版本 |8 |2 |general purpose bit flag |通用标志位 |10 |2 |compression method |压缩方式 |12 |2 |last mod file time |最后修改时间（MS-DOS格式） |14 |2 |last mod file date |最后修改日期（MS-DOS格式） |16 |4 |crc-32 |冗余校验码 |20 |4 |compressed size |压缩后的大小 |24 |4 |uncompressed size |未压缩之前的大小 |28 |2 |file name length |文件名长度（n） |30 |2 |extra field length |扩展区长度（m） |32 |2 |file comment length |文件注释长度（k） |34 |2 |disk number start |文件开始位置的磁盘编号 |36 |2 |internal file attributes |内部文件属性 |38 |4 |external file attributes |外部文件属性 |42 |4 |relative offset of local header |对应 [local file header] 的偏移位置 |46 |n |file name |目录文件名 |46+n| m |extra field| 扩展域 |46+n+m |k| file comment| 文件注释内容

这里需要注意的是64 位的格式:

1: compressed size 大小大于4个字节 默认写0xffffffff. 因为最多只能存储四个字节大小. 2: uncompressed size 大小大于4个字节 默认写0xffffffff. 同上 3: 当文件偏移量 (relative offset of local header) 大于4个字节的时候. 默认写0xffffffff. 同上

那么这三个字段的数据真正 存储在哪呢? 这个三个存储在 extra field 里面; 结构如下:

|序号|Value| Size|Description |--|--|--|--| 1|(ZIP64) 0x0001| 2 bytes | Tag for this "extra" block type(zip 64 默认) 2|Size | 2 bytes | Size of this "extra" block Original (扩展区的大小,是以上三项数据的大下) 3|Size | 8 bytes | Original uncompressed file size Compressed (文件压缩前的大小)
4|Size | 8 bytes | Size of compressed data Relative Header (文件压缩前的大小)
5|Offset | 8 bytes | Offset of local header record Disk Start (文件的偏移量) 6|Number | 4 bytes | Number of the disk on which this file starts

序号1: 固定格式 0x0001 前提是 当 compressed size ,uncompressed size, relative offset of local header 大于四个字节的时候, 这块数据才有效. 序号2: 表示扩展区的大小 基本上是8, 16, 24 最后一个四个字节可不写入

Zip64 end of central directory record 结构

|序号|Description|size |--|--|--| 1|zip64 end of central dir signature | 4 bytes (0x06064b50) 2|size of zip64 end of central directory record | 8 bytes 3| version made by | 2 bytes 4|version needed to extract | 2 bytes 5|number of this disk | 4 bytes 6|number of the disk with the start of the central directory | 4 bytes 7|total number of entries in the central directory on this disk |8 bytes 8| total number of entries in the central directory | 8 bytes 9|size of the central directory | 8 bytes 10|offset of start of central directory with respect to the starting disk number | 8 bytes 11| zip64 extensible data sector | (variable size)

当文件数目 大于65535 的时候. end of central directory record 中心目录结束记录 是存放不下的. 所以这个数, 以及中心目录区的偏移量 都存储在这里.

Zip64 end of central directory locator 结构

|Description|size |--|--| zip64 end of central dir locator signature |4 bytes (0x07064b50) number of the disk with the start of the zip64 end of central directory | 4 bytes relative offset of the zip64 end of central directory record| 8 bytes total number of disks| 4 bytes

end of central directory record 中心目录结束记录

|Offset|Bytes|Description|描述 |--|--|--|--| |0 |4 |end of central dir signature |中心目录结束标识 (固定值0x06054b50) |4 |2 |number of this disk |当前磁盘编号 |6 |2 |number of the disk with the start of the central directory |中心目录开始位置的磁盘编号 |8 |2 |total number of entries in the central directory on this disk |中心目录开始位置的磁盘编号 |10 |2| total number of entries in the central directory |该磁盘上所记录的中心目录数量 |12 |4 |size of the central directory |中心目录大小 |16 |4 |offset of start of central directory with respect to the starting disk number |中心目录开始位置相对于.ZIParchive开始的位移 |20 |2| .ZIP file comment length |ZIP文件注释内容长度（n） |22 |n |.ZIP file comment |ZIP文件注释内容

主要说下 该磁盘上所记录的中心目录数量, 中心目录开始位置相对于.ZIParchive开始的位移. . 当文件数目小于2个字节 65535 的时候. 那么获取文件数就从这里获取, 当大于的时候真正获取文件数目那就的从 Zip64 end of central directory record 结构 中获取. 中心目录开始位置相对于.ZIParchive开始的位移 也是.同样的方式

参考文档:

[https://thismj.cn/2019/02/14/qian-xi-zip-ge-shi/] [https://pkware.cachefly.net/webdocs/casestudies/APPNOTE.TXT]

详细讲解以及zip 结构在我的博客中: 本仓库只提供开源代码

https://blog.csdn.net/sinat_14854721/article/details/106301673
