FoxySim

<i>FoxySim</i> - online DC & AC electric circuits simulator<br/> Version 1.0<br/> Copyright (C) 2017-2018 Alexey "FoxyLab" Voronin<br/> Email: support@foxylab.com<br/> Website: https://acdc.foxylab.com<br/> This software is licensed under the Creative Commons Attribution-NonCommercial-ShareAlike 4.0 (CC BY-NC-SA 4.0) License.<br/><br/> Simulator running on address: http://sim.foxylab.com<br/> Brief description: http://sim.foxylab.com/help<br/> Hackaday.io: https://hackaday.io/project/167846-foxysim<br/><br/> <b>Example</b>:<br/> circuit<br/> <i>netlist</i>:

.AC 50
V1 1 0 100 0
PW1 1 2 1 0
PQ1 2 3 2 0
PF1 3 4 3 0
PA1 4 5
PV1 1 0
R1 5 6 50
L1 6 7 100m
C1 7 0 80u
.END

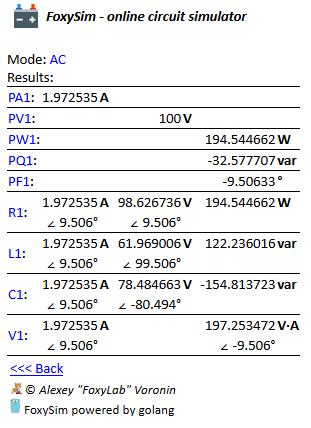

result

<i>FoxySim</i> - онлайн-симулятор линейных электрических цепей постоянного и синусоидального тока<br/> Версия 1.0<br/> Copyright (C) 2017-2018 Алексей "FoxyLab" Воронин<br/> Электронная почта: support@foxylab.com<br/> Сайт: https://acdc.foxylab.com<br/> Это программное обеспечение выпущено под лицензией Creative Commons Attribution-NonCommercial-ShareAlike 4.0 (CC BY-NC-SA 4.0) License.<br/><br/> Симулятор доступен по адресу: http://sim.foxylab.com<br/> Краткое описание: http://sim.foxylab.com/help<br/> Подробное описание: https://acdc.foxylab.com/foxysim<br/> Hackaday.io: https://hackaday.io/project/167846-foxysim<br/><br/> <b>Пример</b>:<br/> схема<br/> </i>список соединений</i>:<br/>

.AC 50
V1 1 0 100 0
PW1 1 2 1 0
PQ1 2 3 2 0
PF1 3 4 3 0
PA1 4 5
PV1 1 0
R1 5 6 50
L1 6 7 100m
C1 7 0 80u
.END

результат
